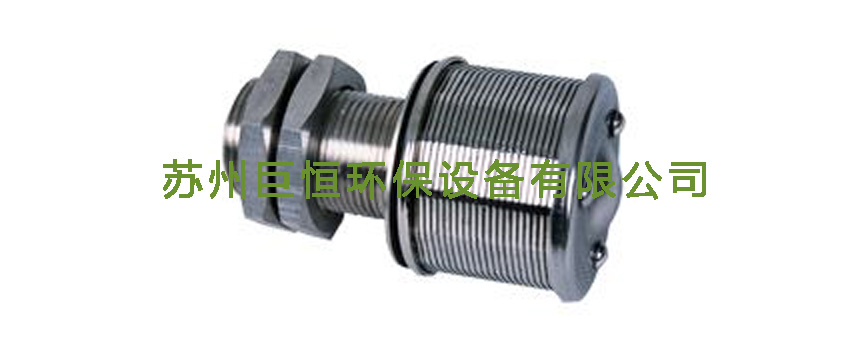

名称:不锈钢梯型绕丝单头管式水帽
材料： 1Cr18Ni9Ti 、 304 、 316L 、 904L 、哈氏合金 B 、 C
简介: 本产品可替代水处理设备厂广泛使用的叠片式塑料等老式产品。可克服老式产品阻力大、压降大、耐压抗老化性能差等固有的弱点。使用不锈钢水帽具有通流面积大、不受温度影响、耐腐蚀、抗老化、使用寿命长、安全可靠等优点。产品有管式单头、管式双头、板式单头、长柄式、双流速式、高压水帽等多种水帽。
示例图:
| 部件名称 | 材料 | |
| 筛管 | 1Cr18Ni9Ti | 316L |
| 上下盖 | 1Cr18Ni9Ti | 316L |
| 钢管 | 1Cr18Ni9Ti | 316L |
| 六角螺帽 | 1Cr18Ni9Ti | 316L |
规格：
| D | L | L 1 | 间隙 L 3 | d | 流通面积mm² |
| 45 | 98 | 34 | 0.2-0.25 | M20 | 380-493 |
| 45 | 100 | 44 | 0.2-0.25 | M24 | 551-690 |
| 53 | 100 | 34 | 0.2-0.25 | M24 | 453-597 |
| 53 | 100 | 44 | 0.2-0.25 | M27 | 680-710 |
| 53 | 105 | 50 | 0.2-0.25 | M32 | 800-920 |
| 57 | 115 | 34 | 0.2-0.25 | M30 | 560-670 |
| 57 | 120 | 55 | 0.2-0.25 | M32 | 780-905 |
| 70 | 120 | 55 | 0.2-0.25 | G1 | 905-1100 |
| 82 | 130 | 50 | 0.2-0.25 | M33 | 1170-1280 |
| 108 | 200 | 100 | 0.2-0.25 | G2 | 3050-4600 |
注:
1 、单头水帽配一只橡胶垫片，同种材质配一只不锈钢垫片和两个薄型螺帽。
2 、用户单位提供多孔板的厚度。
3 、特殊规格按用户要求设计确定。
