概述

我公司研制的SQZ系列水汽取样装置主要对火力发电厂及相关行业中高温高压水汽样品进行连续检测，对热力设备的可靠运行提供帮助。

装置结构

高温高压架，人工取样架，仪表盘架(或增加恒温装置)结构。

高温高压架

将高温高压样品水和蒸汽降温减压处理，使高参数的水样经过减压和冷却处理后降到仪表要求的温度〈40℃、压力〈0.5mpa范围。高温架上高、低温管路分层布置，管路材质为不锈钢，操作维护安全方便，美观大方。框架采用不锈钢或碳钢，形式可采用一体式、相拼式或根据客户要求。

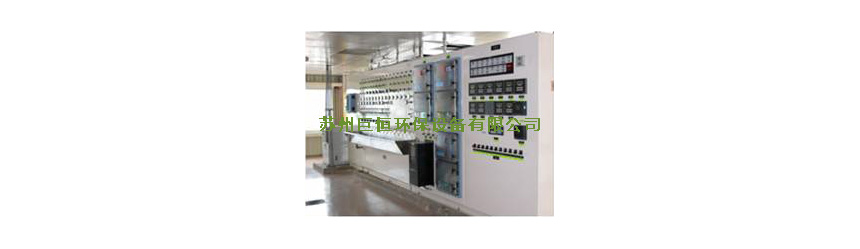

仪表盘架

采用大面板结构，盘面集中布置各类分析、测量仪表，具有人工取样和样品恒温、恒流、恒压功能，满足仪表测量要求，确保测量数值的精度，各种分析仪的信号统一为4~20ma送入后级计算机进行处理，盘内设有超温超压保护和样水断流、冷却水断流保护系统，保证设备安全运行。

装置特点

• 采用先降温后减压的原理
• 高温高压阀门，抗冲刷能力，使用寿命长。
• 两级压力保护，保护装置部件样水流量均匀，可满足多路取样要求
• 恒温系统采用开式恒温，稳定性好，样水温度在25 ±1
• 样水粗滤和细滤相结合，易维护设备

装置性能参数

• 装置最高耐温耐压：560℃ 和32MPa
• 样水出口流量：1000－3000ml/min 出口压力：0.2－0.5MPa
• 出口温度：≤t＋5℃(t-冷却水进口温度)
• 压力保护：安全阀开启压力0.7MPa
